北京厂家供应电动汽车电缆长期合作服务新能源电动汽车产业的详细描述：
最专业的设计团队、最可靠的安全工艺、最优势秀的生产与销售
温馨提示：根据客户的要求定做产品数量价格根据铜价的上浮下降随时更新
地址北京市昌平区崔村镇真顺村真顺工业园RRT厂区
北京天润一舟是北京最大的电缆光缆厂家直销全国：北京、上海、内蒙、青海、贵州、山西、山东、四川、广东、广州、湖南、湖北、河南、河北、河南主要------北京天润一舟专业生产PV1-F太阳能光伏线RVVYP电动汽车电缆、随型电梯电缆、OPGW、视频监控线、综合布线、ADSS、DZSTF室内室外光缆、八字光缆、矿用电缆、光电复合缆、电梯电缆、特种电缆、光伏电缆、地暖线：双导、单导。多种型号电缆 欢迎来厂实地参观考察朱先生15321206649 QQ板儿牙287326149最具实力的光伏线厂家

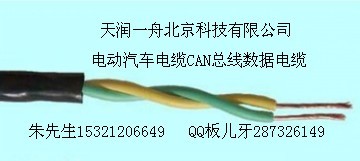

发泡聚乙烯绝缘TPU热塑性弹性体护套CAN总线电缆 CAN-QYFU CAN总线数据电缆
产品名称:发泡聚乙烯绝缘TPU热塑性弹性体护套CAN总线电缆
产品型号:CAN-QYFU
工作温度:-40 — +85°C
产品特性:CAN总线数据电缆
SAE J1939，ISO 11898，ISO11519，SAEJ2284
结构
|
规格
|
导体结构
|
绝缘标称外径
mm
|
接地线
（镀锡铜）
|
屏蔽铝塑复合膜（纵包）
|
护套最
小厚度
mm
|
成品最
大外径
mm
|
参考
重量.
kg/km
|
||
|
单线根数/最大外径
|
最大
外径
mm
|
20℃时最大直流电阻
Ω/km
|
|||||||
|
2*0.22+0.22
|
7/0.21
|
0.64
|
89.5
|
1.5
|
yes
|
yes
|
0.5
|
5.0
|
26.1
|
|
2*0.35+0.35
|
7/0.27
|
0.83
|
57.7
|
1.8
|
yes
|
yes
|
0.7
|
6.2
|
40.4
|
|
2*0.5+0.5
|
19/0.19
|
0.96
|
39.3
|
2.3
|
yes
|
yes
|
1.0
|
7.9
|
62.1
|
|
2*0.75+0.75
|
19/0.24
|
1.21
|
26.2
|
2.9
|
yes
|
yes
|
1.2
|
9.8
|
95.7
|
导体
采用多根裸铜线绞合结构
绝缘
发泡聚乙烯
屏蔽
铝塑复合薄膜，带一个镀锡铜绞线作为接地线（泻流线）
护套PVC护套
电气性能
|
性能
|
指标
|
典型值
|
|
特性阻抗
|
120±12Ω
|
120Ω
|
|
单位导体直流电阻
|
见上表
|
——
|
|
传输速率
|
＞41%
|
75%
|
|
单位线延迟
|
＜8.0ns/m
|
4.8ns/m
|
|
导体间单位电容1kHz
|
＜75pF/m
|
38.4pF/m
|
|
导体对屏蔽间单位电容 1kHz
|
＜110pF/m
|
——
|
|
屏蔽效率 表面转移阻抗 1MHz
|
＜200 mΩ/m
|
——
|
|
总线长度
|
＜40 m
|
——
|
