看到“探秘蜂巢“短刀”电池工厂的消息，引发行业的关注和讨论，我从另一个角度和大家谈谈我了解到的一些蜂巢能源“短刀”的情况。
提到蜂巢能源的“短刀”，要追溯到2019年４月的上海国际车展，蜂巢能源在业内首次亮相就展示了内部代号为“L600”的短刀片磷酸铁锂电芯；随后又在2019年7月份“领创叠时代 守护芯安全”品牌战略规划及产品发布会上，展示了一款叠片工艺制作的短刀电池，但当时并未做详细介绍。
出于对“短刀”电池更详细设计方案的好奇，我花些时间做了一个专利的分析，主要把蜂巢能源在短刀设计中的一些专利整理了一下。

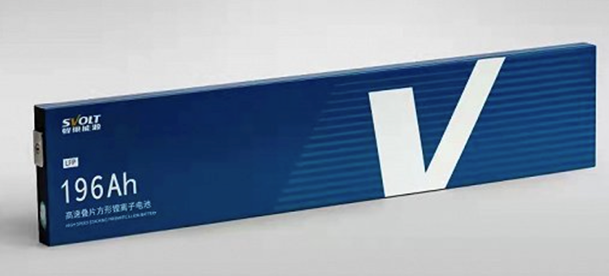

▲图1.蜂巢的短刀电池专利
Part 1
蜂巢能源的短刀电池专利解析
检索蜂巢能源的专利，发现已经有将近50多项的公开专利，初露端倪的专利是2019年的一篇涉及极片的专利，在2020年3月份的专利已经直接公开蜂巢能源的“短刀”电芯和成组方案，在这篇专利的权利要求中直接写到“一个所述电芯（22）的长度为L，高度为H，200mm≤L≤600mm，50mm≤H≤150mm”，直接限定了电芯长度和高度，结合之前了解到的信息，限定长度一方面是考虑到叠片工艺电池的性能和规模化制造等指标，另一方面“短刀”具有很强的兼容性，支持切换590标准模组，实现串并联方案灵活变化，具备高标准化、灵活性的特点。

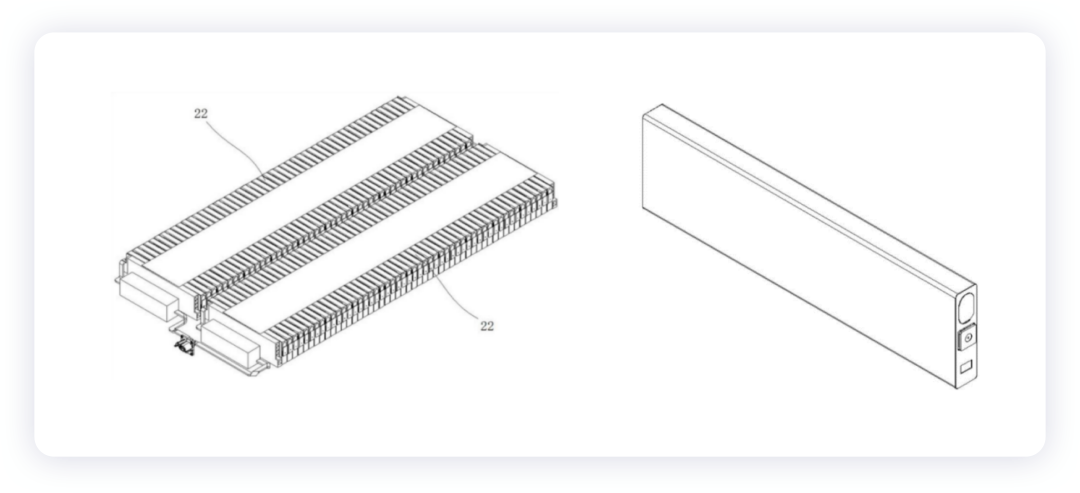

▲图2.短刀电池图示
而2020年12月31日申请的授权公告为CN 213988965 U的专利《一种单体电池及电池模组》，在这里有对于整个设计的一些结构。如下图3所示：短刀电池包括壳体和盖板，壳体表面积最小的相对两侧面均设置为开口；盖板分正极盖板和负极盖板，分别设置于壳体的两个开口。正极盖板上设置有正极极柱和防爆阀；负极盖板上设置有负极极柱和注液孔。本实用新型提供的单体电池，减小正极盖板和负极盖板在单体电池内的占用空间，提高空间利用率，从而增加单体电池的储存能量；减小了正负极短路的风险，同时降低了电解液污染防爆阀的风险，提高了单体电池的合格率和安全性能。

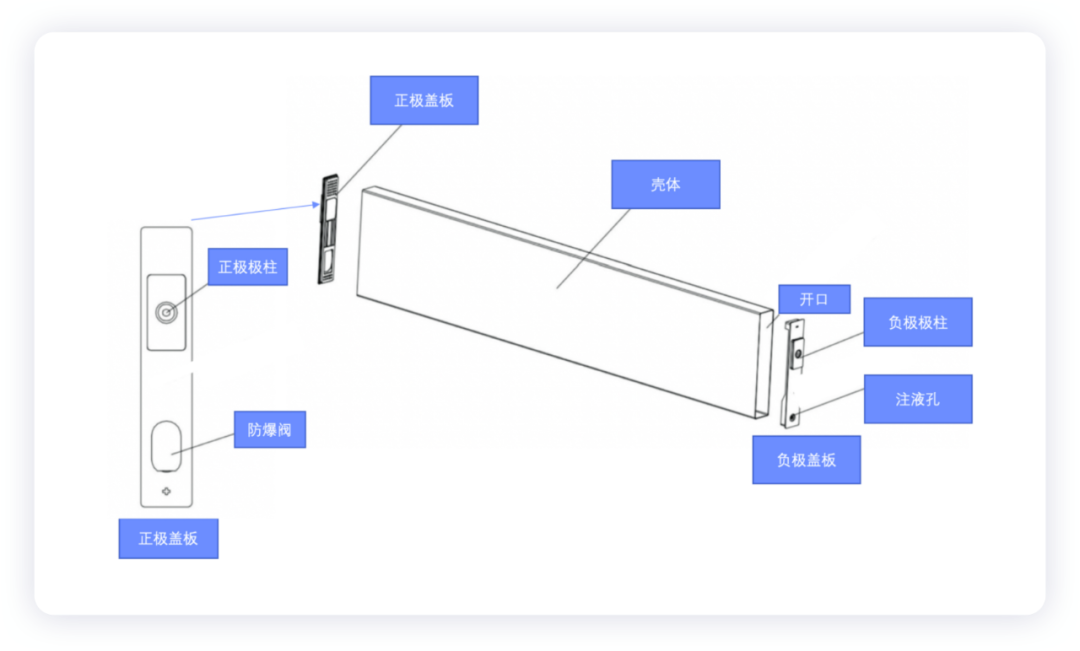

▲图3.蜂巢能源短刀电池的设计
在这项专利中，有对电芯的尺寸范围做了界定，蜂巢能源对尺寸比例也进行了限定，长度a≤600mm，10％a≤高度b≤30％a，2％a≤宽度c≤10％a，经计算，这个尺寸比例的限定，将长度≤600mm的短刀电芯品类都涵盖在内了。
从专利的设计意图来看，正负极盖板分别设在壳体的两端，正极极柱和防爆阀设在一端，负极极柱和注液孔设在另外一端，如此设置，可以减小正负极盖板在电芯内的占用空间，从而增加电芯的储存能量。
