文接上期,相比第一代「上汽EDU混动系统」的双电机布置,第二代「上汽EDU混动系统」则是采用了另一种设计思路。
结构特点:三平行轴+单离合+单电机
由于第一代「上汽EDU混动系统」提升的上限较低,故此,上汽在权衡了当时手上已有的混动技术后,最终选择了推翻重来,研发了第二代「上汽EDU混动系统」。

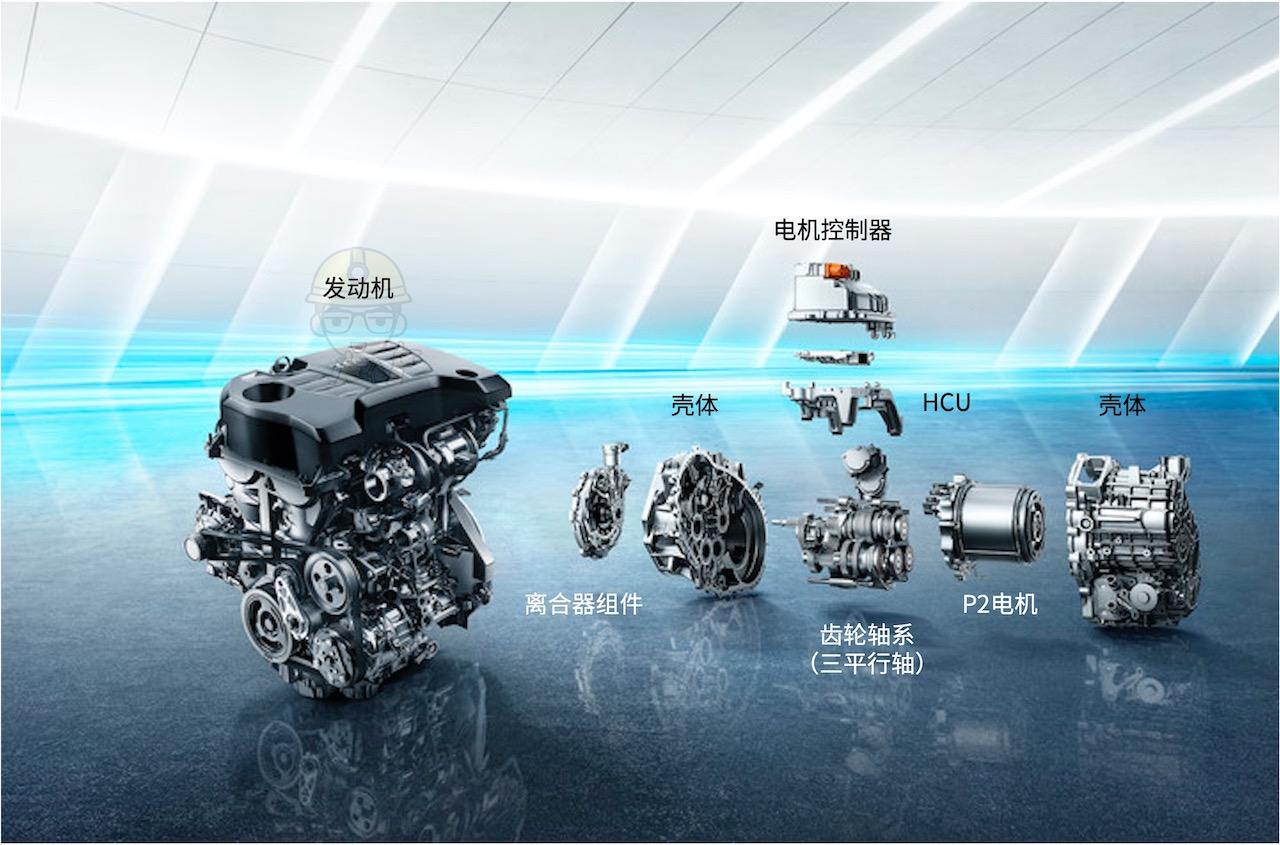

第二代上汽EDU混动系统爆炸图
第二代「上汽EDU混动系统」由主要由「发动机」、「驱动电机」、「齿轮轴系」、「离合器」以及「HCU」(混合动力汽车整车控制器)等控制模块组成,属于三平行轴式的单电机电驱 方案。

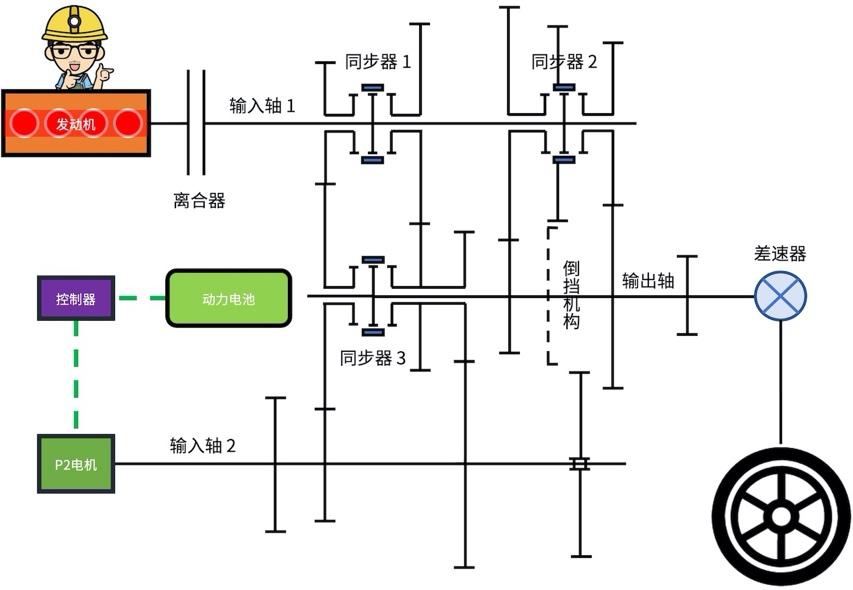

第二代上汽EDU混动系统结构示意图(详细,仅供参考)
其有趣之处在官宣的『10AMT』变速结构,根据官方资料的描述,该系统拥有6个『发动机专用挡位』和4个『电机专用挡位』。所以,按照初中所学的排列组合算法计算可得,该机构一共可实现24挡(6*4)。

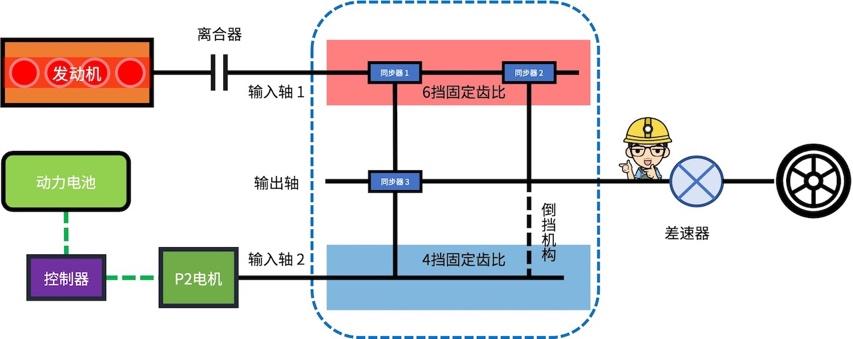

第二代上汽EDU混动系统结构示意图(简化,仅供参考)
从实际结构来看,第二代「上汽EDU混动系统」共有18组齿轮,4个「同步器」,其中3组「同步器」与一套「离合器」主要用于调节整套系统的换挡逻辑,将「发动机」与「电机」相结合。

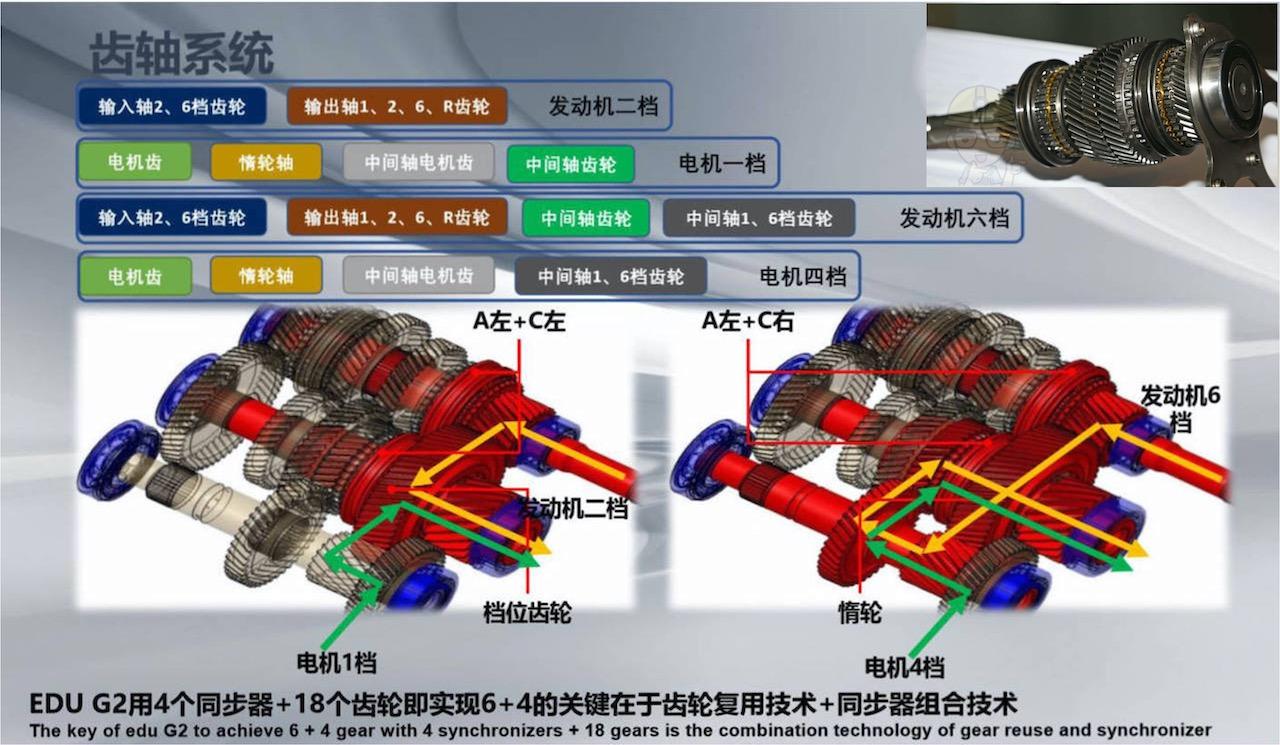

第二代上汽EDU混动系统的齿轴系统示意图
故此,挡位的可能性也就不只是10种,不过在此前的「通用Voltec混动系统」介绍过,工程师只会选取合理且效率最高的几种可能进行标定。最后,上汽的工程师选择了11种齿比组合进行标定,包括10个前进挡和1个倒挡。
