串联模式:当「电池」的电量较低或车辆对扭矩的需求较低时,「发动机」作为「增程器」带动「P1电机」发电,大部分情况下「P1电机」发出的电能作为「电池」补能所用,此时,仍然由「P2电机」作为唯一的驱动源;

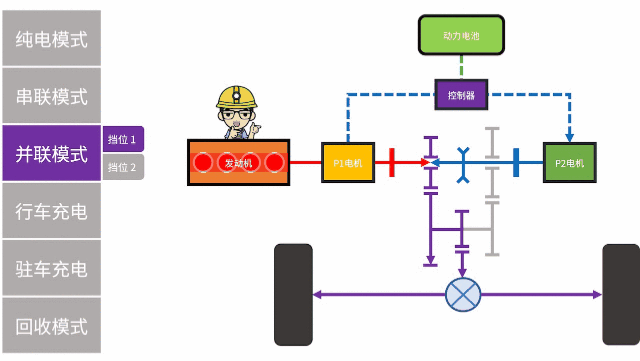

并联模式:当需要较大扭矩时,那么所有能驱动的单元则必须全部参与,「离合器C1」闭合,「发动机」直接接入驱动,「P1电机」在「发动机」的带下持续发电,必要时直接为「P2电机」供电,「P2电机」并联介入驱动;

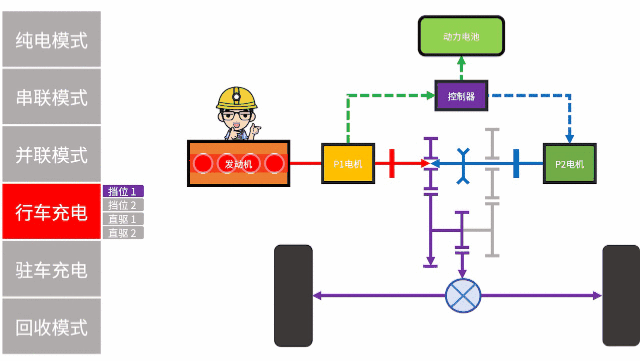

行车充电:行车过程中,「电池」电量低于规定值时,这时候「发动机」的作用便要被放大,虽然大部分情况下,此刻系统仍然保持着「并联模式」的工作状态,但对「P2电机」的控制逻辑则会做出调整。若「电池」的电量过低,且系统判断「P1电机」所供的电量同样不适合拖动「P2电机」驱动,那么系统将短暂地进入「发动机直驱」模式。所以,我在上图中也加入了「发动机直驱」的这种工况图;

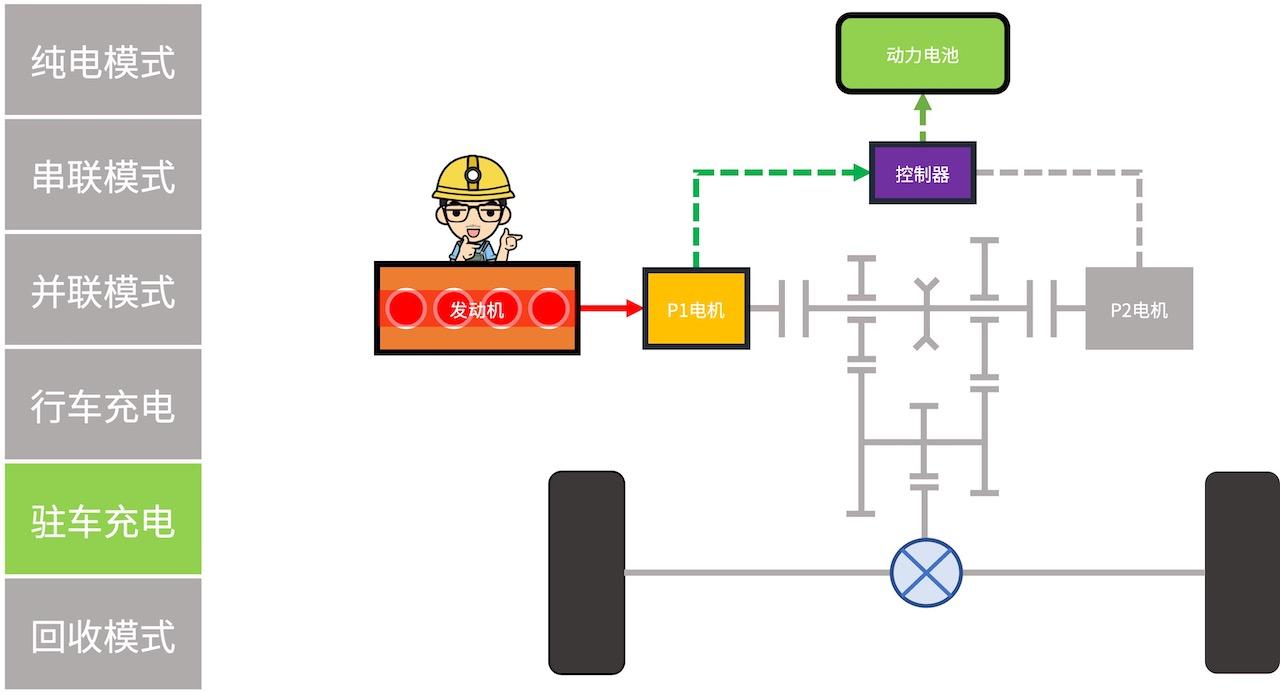

驻车充电(怠速充电):当车辆处于静止状态,且「电池」电量低于规定值时,「发动机」怠速带动「P1电机」,为「电池」充电补能;

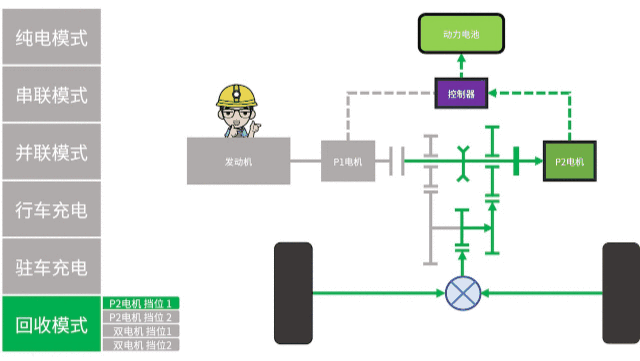

动能回收模式:当滑行或踩下制动踏板时,系统将从轮端和系统内部进行回收,若车辆正处于「并联模式」行驶时,那么两个「电机」同时工作;而当车辆处于「纯电模式」时,「P2电机」进行动能回收。

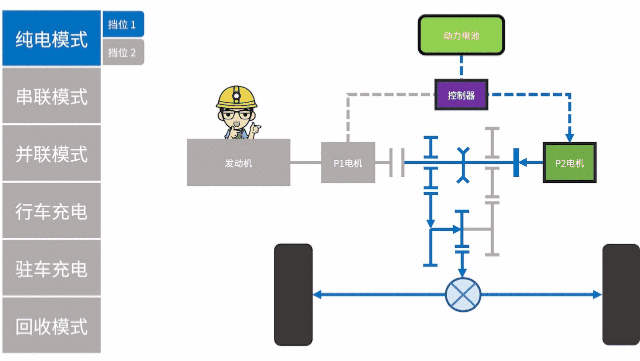

第一代上汽EDU混动系统工作模式原理图(动图,仅供参考)
